Qu'est-ce que le système ABS et comment fonctionne-t-il ?

L'ABS, ou Système Anti-Blocage (de l'allemand Antiblockiersystem), est un système d'assistance au freinage électronique devenu obligatoire sur toutes les voitures neuves en Europe depuis 2004. Son rôle est simple mais crucial : empêcher les roues de se bloquer lors d'un freinage intense ou sur une chaussée à faible adhérence (pluie, neige, verglas, graviers). En évitant le blocage, l'ABS permet au conducteur de conserver le contrôle directionnel du véhicule et de réduire significativement les distances de freinage.

Le fonctionnement de l'ABS repose sur un cycle rapide de détection et d'action, qui se déroule en quelques millisecondes :

1. Détection : Des capteurs, placés sur chaque roue, mesurent en permanence leur vitesse de rotation.
2. Analyse : Un calculateur électronique (ECU) reçoit et analyse ces informations. S'il détecte qu'une ou plusieurs roues sont sur le point de se bloquer (leur vitesse de rotation diminue beaucoup plus vite que celle du véhicule), il intervient.
3. Régulation : Le calculateur ordonne à un bloc hydraulique de diminuer la pression de freinage sur la ou les roues concernées.
4. Reprise d'adhérence : La roue se remet à tourner, reprenant ainsi de l'adhérence avec la chaussée.
5. Répétition : Le système rétablit immédiatement la pression de freinage, puis la relâche à nouveau si un nouveau risque de blocage est détecté.

Ce cycle de "pompage" peut se répéter jusqu'à une quinzaine de fois par seconde, bien plus rapidement que ne pourrait le faire un conducteur. C'est ce qui crée cette sensation de pulsations dans la pédale de frein, un signe tout à fait normal du bon fonctionnement du système. Grâce à cette régulation ultra-rapide, le véhicule reste manœuvrable même pendant un freinage d'urgence, vous permettant d'éviter un obstacle.

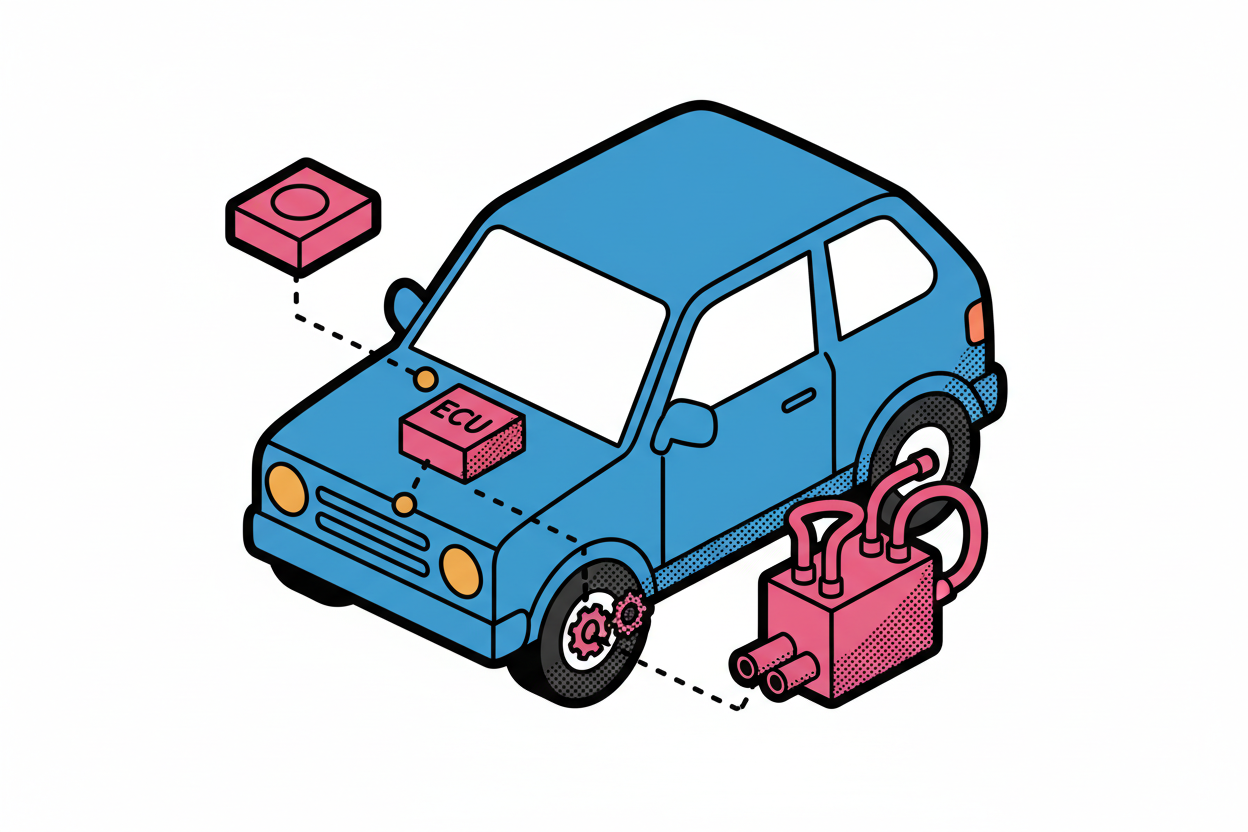

Les composants clés du système de freinage ABS

Pour assurer cette prouesse technique, le système ABS s'appuie sur trois familles de composants qui travaillent en parfaite synergie. Une défaillance de l'un d'eux peut compromettre l'ensemble du dispositif.

Les capteurs de vitesse de roue : les yeux du système

Situés derrière chaque roue, au niveau du moyeu, les capteurs de vitesse sont les véritables sentinelles de l'ABS. Ils sont chargés de mesurer la vitesse de rotation de la roue et de transmettre cette information en continu au calculateur. On distingue deux grandes technologies de capteurs.

• Les capteurs ABS passifs (ou inductifs) : Ce sont les plus anciens. Ils sont constitués d'un aimant permanent et d'une bobine. Ils fonctionnent en tandem avec une roue dentée (ou cible magnétique) solidaire de la roue. Le passage des dents et des creux devant le capteur génère un courant alternatif dont la fréquence et l'amplitude varient proportionnellement à la vitesse de la roue. Ils ne fonctionnent qu'à partir d'une vitesse minimale (environ 5 km/h) et sont plus sensibles aux interférences et à l'encrassement.
• Les capteurs ABS actifs (ou magnéto-résistifs) : Plus modernes et précis, ils nécessitent une alimentation électrique pour fonctionner. Ils sont associés à une bague d'impulsion multipolaire (une série d'aimants nord/sud). Le capteur détecte les changements de champ magnétique et produit un signal numérique carré, dont la fréquence est proportionnelle à la vitesse de la roue. L'avantage majeur est leur capacité à mesurer la vitesse dès l'arrêt (0 km/h), ce qui est indispensable pour d'autres aides à la conduite comme l'ESP ou l'aide au démarrage en côte.

Le calculateur (ECU) : le cerveau de l'opération

Le calculateur, ou Unité de Contrôle Électronique (ECU), est le cerveau de l'ABS. Ce boîtier électronique centralise toutes les informations provenant des quatre capteurs de roue. Il les compare en permanence entre elles et à la vitesse globale du véhicule. En cas de détection d'une anomalie, comme une roue qui ralentit anormalement vite, il prend la décision d'activer le bloc hydraulique. Il est également responsable d'allumer le voyant d'alerte sur le tableau de bord en cas de dysfonctionnement du système et d'enregistrer des codes défaut pour aider au diagnostic.

Le bloc hydraulique : le bras armé de l'ABS

Le bloc hydraulique, aussi appelé modulateur, est la partie mécanique qui exécute les ordres du calculateur. Il est intercalé sur le circuit de freinage, entre le maître-cylindre et les roues. Il est composé d'une série d'électrovannes et d'une pompe de retour. Lorsque le calculateur l'ordonne, les électrovannes s'ouvrent et se ferment très rapidement pour moduler la pression du liquide de frein envoyée à l'étrier de la roue concernée. La pompe sert à ré-aspirer le surplus de liquide et à le renvoyer vers le maître-cylindre, maintenant ainsi une pression constante dans le circuit et sur la pédale. C'est un composant complexe et coûteux, d'où l'importance de bien entretenir son liquide de frein.

L'entretien du système ABS : les gestes qui sauvent

Bien que robuste, le système ABS n'est pas exempt d'entretien. Des gestes simples et réguliers permettent de garantir son bon fonctionnement et d'éviter des réparations onéreuses. La connaissance de ces gestes fait partie des compétences d'un bon conducteur.

Quand et comment vérifier son système ABS ?

La première vérification est automatique et quotidienne : à chaque démarrage de votre voiture, le voyant ABS s'allume quelques secondes puis s'éteint. C'est un auto-diagnostic du système. S'il reste allumé, c'est le signe d'une défaillance. Au-delà de cette vérification passive, un entretien préventif est recommandé :

• Le liquide de frein : C'est l'élément vital du système. Il doit être remplacé tous les 2 ans en moyenne, car il se charge en humidité avec le temps. Un liquide de frein dégradé peut endommager les composants internes du bloc hydraulique, entraînant des réparations très coûteuses.
• Inspection visuelle : Lors du changement de vos pneus ou d'une intervention sur les freins, demandez à votre garagiste de jeter un œil aux capteurs ABS et à leur câblage. Un câble abîmé ou un capteur encrassé peuvent causer des pannes.
• Contrôle technique : Le bon fonctionnement de l'ABS est un point de contrôle obligatoire lors du contrôle technique. Un voyant allumé entraînera une contre-visite.

Comment nettoyer un capteur ABS encrassé ?

Un capteur ABS peut parfois être simplement sale. Poussière de frein, boue, graisse ou débris métalliques peuvent s'accumuler et perturber son signal. Un nettoyage peut alors suffire à résoudre le problème. Voici les étapes à suivre :

1. Sécurisez le véhicule : Garez la voiture sur une surface plane, serrez le frein à main et engagez une vitesse. Utilisez un cric pour soulever la roue concernée et placez une chandelle pour sécuriser la position.
2. Démontez la roue : Retirez les écrous et déposez la roue pour accéder au système de freinage.
3. Localisez et démontez le capteur : Le capteur est une petite pièce en plastique avec un câble électrique, généralement fixée par un seul boulon près du disque de frein. Débranchez son connecteur, puis retirez le boulon de fixation.
4. Extrayez le capteur avec précaution : Le capteur peut être grippé dans son logement par la corrosion. Faites-le tourner doucement avec une pince tout en tirant. N'hésitez pas à utiliser du dégrippant et à laisser agir quelques minutes. Soyez délicat pour ne pas le casser.
5. Nettoyez le capteur et son logement : Utilisez un chiffon propre et un nettoyant pour freins (ou de l'eau savonneuse, mais jamais de produit chimique agressif) pour nettoyer la tête du capteur. Profitez-en pour nettoyer également son logement avec une petite brosse ou de l'air comprimé pour enlever la rouille et les saletés.
6. Remontez le tout : Remontez le capteur, rebranchez son connecteur, puis remontez la roue en serrant les écrous au couple préconisé.
7. Vérifiez : Mettez le contact. Si le nettoyage a fonctionné, le voyant ABS devrait s'éteindre après son auto-test.

Pannes courantes de l'ABS : identifier les symptômes et les solutions

Malgré un bon entretien, une panne peut survenir. Savoir en reconnaître les signes est la première étape pour réagir correctement.

Les signes qui ne trompent pas : quand s'inquiéter ?

Plusieurs symptômes peuvent indiquer un problème avec votre système de freinage ABS :

• Le voyant ABS est allumé en permanence : C'est le signe le plus évident. Le système s'est mis en sécurité et est désactivé.
• Les roues se bloquent lors d'un freinage important : Si vous freinez fort et que vous sentez vos pneus crisser et glisser, c'est que l'ABS n'a pas joué son rôle. Votre voiture se comportera comme un véhicule ancien, sans ABS.
• La pédale de frein est molle ou s'enfonce anormalement : Bien que souvent lié à un problème hydraulique classique (fuite, maître-cylindre), cela peut aussi être un symptôme d'un bloc ABS défaillant.
• Un code défaut enregistré : Un passage à la valise de diagnostic en garage révélera un code d'erreur spécifique lié à l'ABS (par exemple, "capteur de roue avant droit - signal incohérent").

Diagnostiquer un capteur défaillant : le test au multimètre

Si vous êtes un peu bricoleur, vous pouvez tester un capteur vous-même pour savoir s'il est la source du problème. La méthode la plus simple nécessite un multimètre. Pour un capteur passif, vous pouvez mesurer sa résistance (en mode ohmmètre), qui doit se situer dans une plage définie par le constructeur (généralement entre 800 et 1500 Ohms).

Pour un capteur actif, le test est un peu différent et vise à vérifier la chute de tension. Voici une méthode simplifiée :

1. Préparez le multimètre : Réglez votre multimètre sur la fonction voltmètre, en mode millivolts (mV) pour plus de précision.
2. Accédez au connecteur : Localisez le connecteur du capteur et insérez les sondes du multimètre à l'arrière du connecteur (sans le débrancher pour ne pas générer de code défaut).
3. Effectuez les mesures : Mettez le contact. Faites tourner très lentement la roue à la main et observez la valeur sur le multimètre. Pour un capteur actif, la tension doit alterner de manière stable entre deux valeurs (par exemple, 0,8V et 1,6V). L'important n'est pas la valeur exacte, mais la régularité du changement. Si la valeur reste fixe ou varie de façon erratique, le capteur ou sa cible est probablement défectueux.

Combien coûte la réparation d'un système ABS ?

Le coût d'une réparation varie énormément en fonction de la panne :

• Changement d'un capteur ABS : C'est la panne la plus fréquente et la moins chère. Comptez entre 40 € et 80 € pour la pièce, et une demi-heure à une heure de main-d'œuvre. Le coût total se situe généralement entre 80 € et 200 € par capteur.
• Changement du bloc hydraulique ABS : C'est la réparation la plus redoutée. La pièce seule peut coûter de 800 € à plus de 2000 € selon le modèle du véhicule. Avec la main-d'œuvre et la purge du circuit de freinage, la facture peut facilement dépasser les 1500 €.
• Réparation du calculateur (ECU) : Moins fréquent, mais un calculateur défaillant peut aussi coûter cher. Une réparation est parfois possible chez un spécialiste en électronique, ce qui est une alternative plus économique (quelques centaines d'euros) au remplacement pur et simple.

ABS, ESP, AFU : quelles différences et comment interagissent-ils ?

L'ABS est la pierre angulaire de nombreux autres systèmes de sécurité active. Il est essentiel de ne pas le confondre avec ses "cousins" électroniques qui utilisent les mêmes capteurs.

• L'ESP (Electronic Stability Program) : C'est un correcteur de trajectoire. Alors que l'ABS agit uniquement lors du freinage et sur un axe longitudinal (avant/arrière), l'ESP intervient en cas de perte d'adhérence en virage (sous-virage ou survirage). En utilisant les capteurs de vitesse de roue de l'ABS, mais aussi un capteur d'angle de volant et un capteur de lacet, l'ESP peut freiner une ou plusieurs roues indépendamment (sans que le conducteur n'appuie sur le frein) et réduire la puissance du moteur pour remettre la voiture sur la bonne trajectoire.
• L'AFU (Aide au Freinage d'Urgence), aussi appelé BAS : Ce système détecte une pression très rapide et forte sur la pédale de frein, signe d'un freinage d'urgence. Il applique alors instantanément la pression de freinage maximale, même si le conducteur n'a pas appuyé assez fort, afin de tirer le meilleur parti de l'ABS et de réduire au maximum la distance d'arrêt.

En définitive, le système ABS est bien plus qu'un simple gadget. C'est un ange gardien électronique qui veille sur votre sécurité à chaque freinage. Comprendre son fonctionnement, savoir reconnaître les signes de faiblesse et assurer un entretien régulier sont des réflexes indispensables pour tout conducteur responsable.
